術業有專攻——記四川天閥閥門有限公司順利完成大唐金平國能金河四級水電站1、2號球閥及其控制柜改造項目

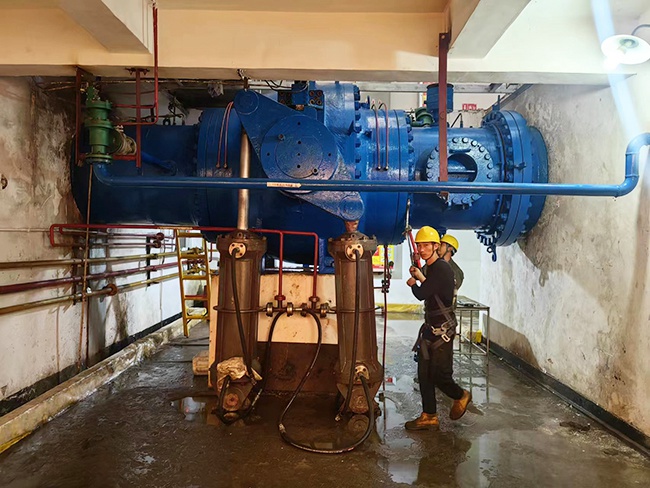

       金河四級水電站位于云南省紅河州金平縣金平河上，電站距金平縣城約18.9km。電站采用引水式開發，裝機容量2*15MW，水輪發電機立軸布置，采用沖擊式機組，水輪機型號CJA237-165/4*16，運行水頭315米，2006年11月投產發電。電站1、2號球閥均選用重慶水輪機廠有限責任公司提供的雙搖擺式液動水電球閥，型號為QF400-WY-120，公稱通徑1200mm，操作壓力4.0Mpa，球閥正常開啟、關閉時間≥60S，單個接力器用油量約340L，止水環開啟、關閉時間≥3S，止水環行程5mm，操作介質為透平油。帶外旁通管、排污管，單個閥門重約26.93噸，2006年投產。因運行時間較長，球閥密封不嚴，出現漏水、透油現象。改造項目要求：

       （1）2臺套球閥現場維修，更換密封環、止水環及其反饋裝置、檢修止水環機械鎖定，閥體內部氣蝕、磨損缺陷修復，更換閥體內部全部密封件、易損件。針對止水環油竄水隱患問題進行設計改造。

       （2）2臺套接力器解體檢修，缸體、活塞檢查、消缺，更換全部密封件，更換接力器配油液壓軟管，軟管要求采用4層鋼絲網，裝復后進行耐壓試驗；更換供油管路閥門、接頭密封。

       （3）2臺套空氣閥、液壓鎖定分解檢修，更換密封件、易損件。

       （4）以上（1）（2）（3）要求的密封件應采用當前行業內優質品牌和高新材料，保證其耐油耐水、耐腐蝕、抗塑性變形能力強的產品；負責處理分解檢修發現的各類問題。

       （5）更換旁通管路、旁通液壓閥、旁通手動球閥、反噴管液壓閥和手動截止閥、球閥排污管及其閥門、伸縮節放空管及其閥門。以上材料由采購人提供。

       （6）2臺套球閥控制柜及柜內設備，控制柜采用機電合柜布置，上層布置電氣控制設備，下層布置機械液壓設備。

       （7）2臺套球閥控制的電液轉換單元，包括主配壓閥和球閥、檢修止水環、工作止水環、旁通閥液壓控制設備。

       （8）2臺套球閥改造所需的自動化元件、設備，以及油管路、閥門、表計等。

       （9）2臺套球閥及其控制柜改造所需的備品備件。

       （10）2臺套球閥及改造設計范圍的全部金屬設備防腐處理。

       （11）2臺套球閥及其控制柜改造涉及的設計、現場技術服務、設備拆裝、調試、試驗、試運等。

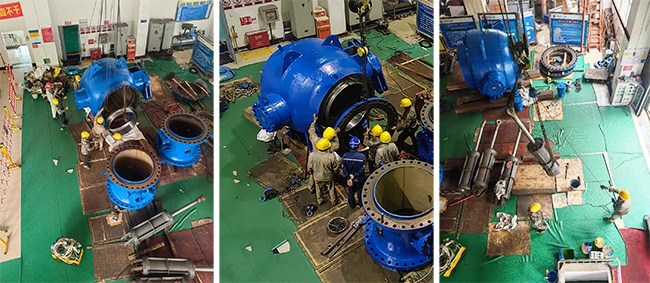

       大唐金平國能公司2023年1月通過網上招標評比，確定四川天閥閥門有限公司為中標人。天閥公司立即組織公司技術人員分析項目內容，該項目最大難處在于現場更換密封件。而業主方提供的圖紙沒有球閥密封件的相關尺寸！天閥公司總工程師陳總帶隊到現場對球閥外形測量，在沒有停水停機情況下，憑借豐富經驗，推算出球閥前后密封件尺寸，并制圖后交給加工車間制作。最終在合同約定時間圓滿完成現場更換并全部調試合格，受到了大唐金平國能公司的一致贊賞！
